Válvula de cartucho HSV08-20C-M-00 ( SV08-20M-0-N-00 )

• Electroválvula pilotada, normalmente cerrada, de 2 vías y 2 posiciones
• SV08-20 ( SV08-20M-0-N-00 ) reemplazo directo
• Caudal máximo 5,3 GPM, presión máxima 3000 PSI (207 bar)
• Cavidad estándar de la industria: 80-2, use solenoides de tamaño 08 (cavidad común de 1/2 ")
• Construcción eficiente de armadura húmeda, solenoide de servicio continuo
• Aleación de aluminio anodizado 6061-T6 nominal de 207 bar Acero nominal de 350 bar
• Medios fluidos adecuados: fluidos de base mineral, combustible, aceite, agua
• Filtración: aplicación crítica - ISO 18/16/13 y aplicación no crítica - ISO 19/17/14

Características:

• Solenoide de servicio continuo.
• Construcción eficiente de armadura húmeda.
• Terminales y voltajes de bobina opcionales
• Opción de anulación manual
• Cavidad estándar de la industria (tamaño 08, cavidad común de 1/2")
• Tamaño compacto

Especificaciones:

• Presión máxima 3000 PSI
• Caudal máximo 5,3 GPM
• Diámetro 1/2" (Utilice solenoides de tamaño 08)
• Cuerpo de aleación de aluminio anodizado 6061-T6
• Medios adecuados: fluidos de base mineral, combustible, aceite, agua
• Filtraciones: Aplicación Crítica - ISO 18/16/13 y Aplicación No Crítica - ISO 19/17/14

Dimensiones:

• 3"x1"x1"
• 1/2" Diámetro (Tamaño 08)

Peso:

• 3.8 onzas

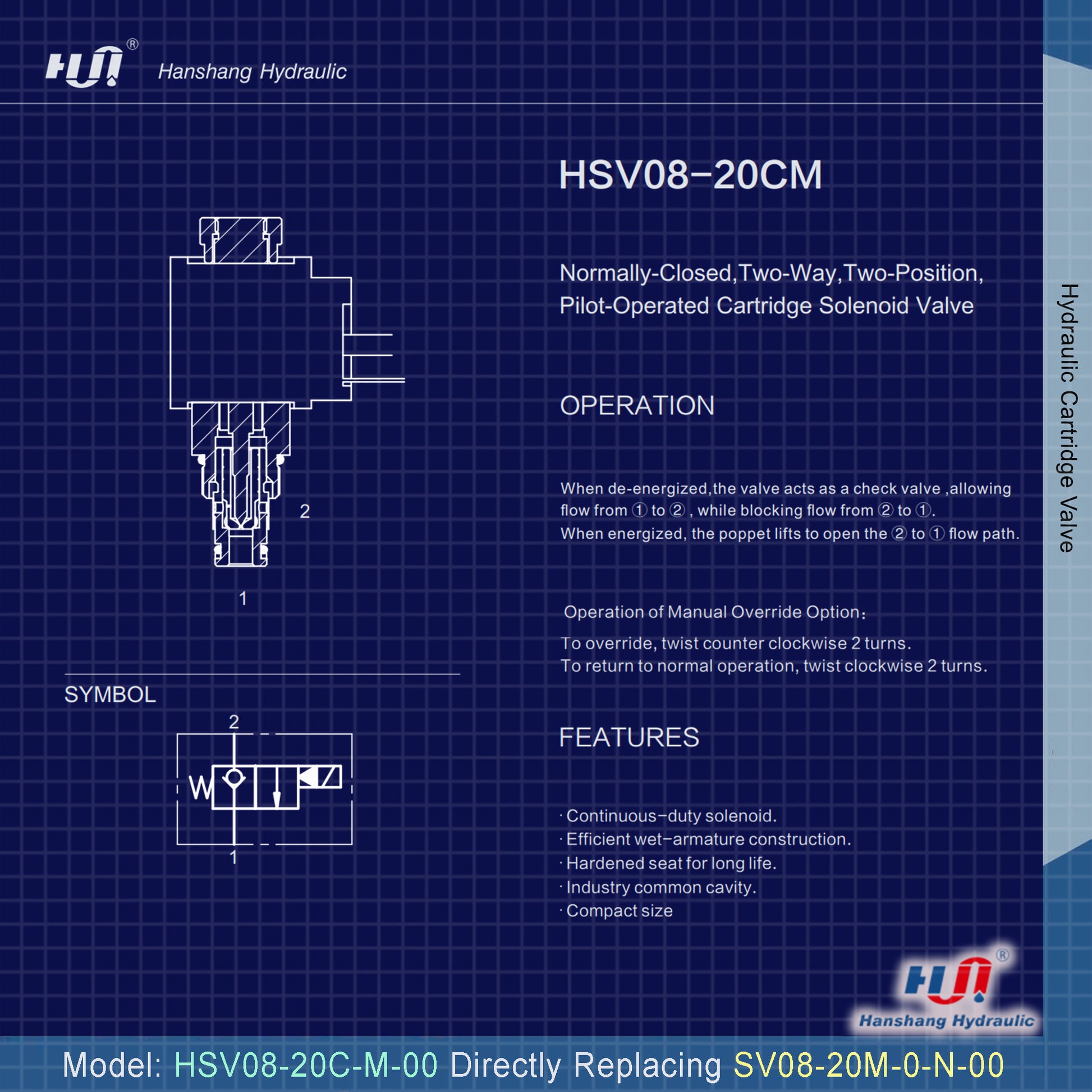

FUNCIONAMIENTO (Ver imagen del diagrama de listado):

• Cuando está desenergizada, la válvula de cartucho actúa como una válvula de retención, permitiendo el flujo de (1) a (2), mientras bloquea el flujo de (2) a (1).
• Cuando está energizado, el asiento se levanta para abrir la ruta de flujo (2) a (1).

Operación de la opción de anulación manual:

• Para anular, gire en sentido contrario a las agujas del reloj 2 vueltas.
• Para volver al funcionamiento normal, gire en el sentido de las agujas del reloj 2 vueltas.
